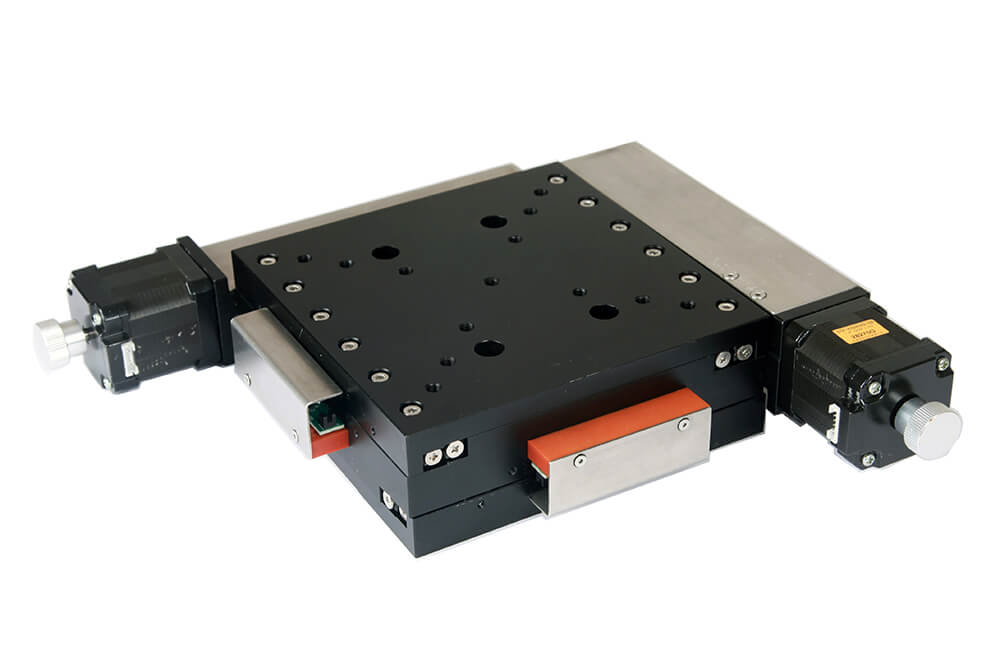

电动XY轴位移台 电动XY轴位移台

导轨为精密线性钢球配合精磨钢棒,精度高,负载较轻。
主要是材料为铝合金,质量轻,适合于内置于其它装置。

规格:
  • XYSCB155
  • XYSCB105
数量:
  • 型号: XYSCB155、XYSCB105
  • 产品品牌: 斯科勒
  • 产品描述
  • 产品规格

1) 产品结构小巧轻薄,适合与轻载,低速使用,科学实验使用

2) 高品质精磨丝杠驱动,小导程,相同细分数可达到高的分辨率

3) 巧妙的消空回螺母结构设计,可使研磨丝杠副的间隙降到最小

4) 导轨采用交叉滚珠导轨,运动流畅,有侧向调整导轨预紧力和消间隙之功能,可多维组合使用

5) 精密电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆,使运动的直线度和平行度 有较大的提高

6) 步进电机和滚珠丝杆通过进口高品质弹性联轴器连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小

7) 配有手轮,方便调试

8) 装有零位和限位开关,方便准确的定位和保护产品

9)底座有标准孔距的螺纹孔和通孔,方便安装

10)可换装伺服电机和光栅尺,做闭环控制,接受产品的改制和量身定制





                            电动XY轴位移台

型式

电缆

马达

机械规格

精度规格

Type

No

台面

移动量(㎜)

导程(㎜)

承载元件

传感器

单方向定位精度(单轴时)

XY垂直度

平行度


XYSCB

155

155H(中空)


STP-42D4042-02

155*155

±25

滚珠丝杆φ8*2

交叉滚子导轨

集成原点及前后限位

5μm

10"

50μm

105

105H(中空)

STP-28D3006-01

105*105

±15

滚珠丝杆φ6*2

 X:X轴运动  Y:Y轴运动  S:步进电机  C:交叉滚子导轨 B:滚珠丝杠

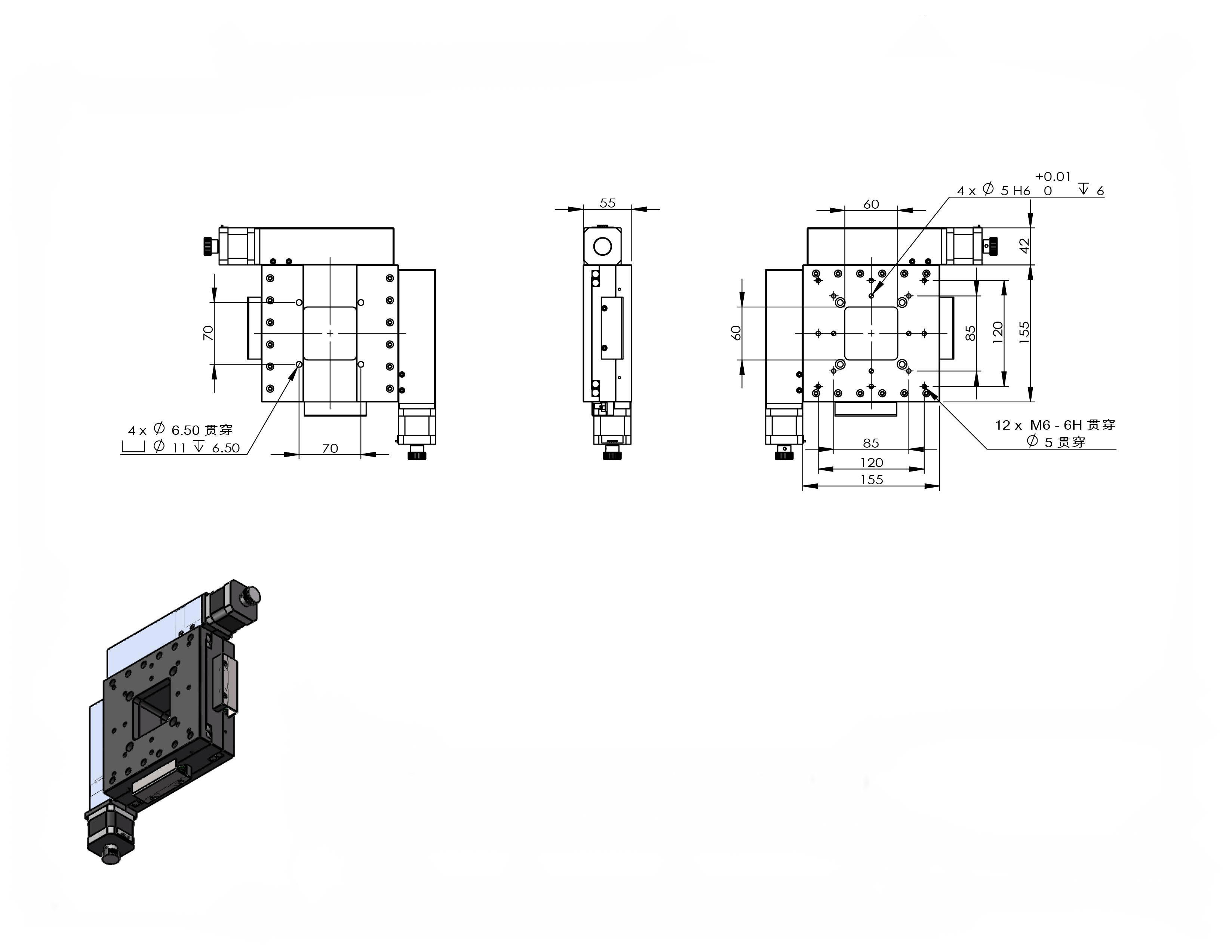

电动XY轴位移台(XYSCB155-ZK) (1)

×
