电动整体XYθ位移台 电动整体XYθ位移台

XYθ对位平台,又称XYR、UVW 对位平台,属于三轴并联运动机构。通过3 个线性移动轴的并联运动实现XY 两轴线性运动和θz 轴旋转运动。配合卓立汉光TMC-XYR 专用运动控制器内嵌的运动算法和软件,可以实现单轴直线运动、两轴线性插补、两轴圆弧插补、任意圆心旋转等复杂运动。XYR 对位平台是高精度视觉对位系统中机械执行部分,主要应用在曝光机、邦定机、光罩印刷机、WAFER 对位、零件安装、PCB 钻孔机、LCD 点灯特性检查、切割机、贴片机(LCD/FPC)、网版印刷机等场合。

型号:
  • XYR100-R
滚珠直径:
  • 8mm
自重:
  • 2.5kg
丝杆导程:
  • 2.5mm
数量:
  • 型号: XYR100-R
  • 产品品牌: 斯科勒
  • 产品特性
  • 产品规格


    结构紧凑,在小体积内实现多轴平移或角度调整,且多轴正交精度高


·         导轨采用精密线性滚珠配合精磨钢棒导轨,精度高



·         采用高品质交叉滚柱导轨,满足高直线度应用需求



·         微分头驱动,拉簧复位,定量读数,消除空回

















产品型号

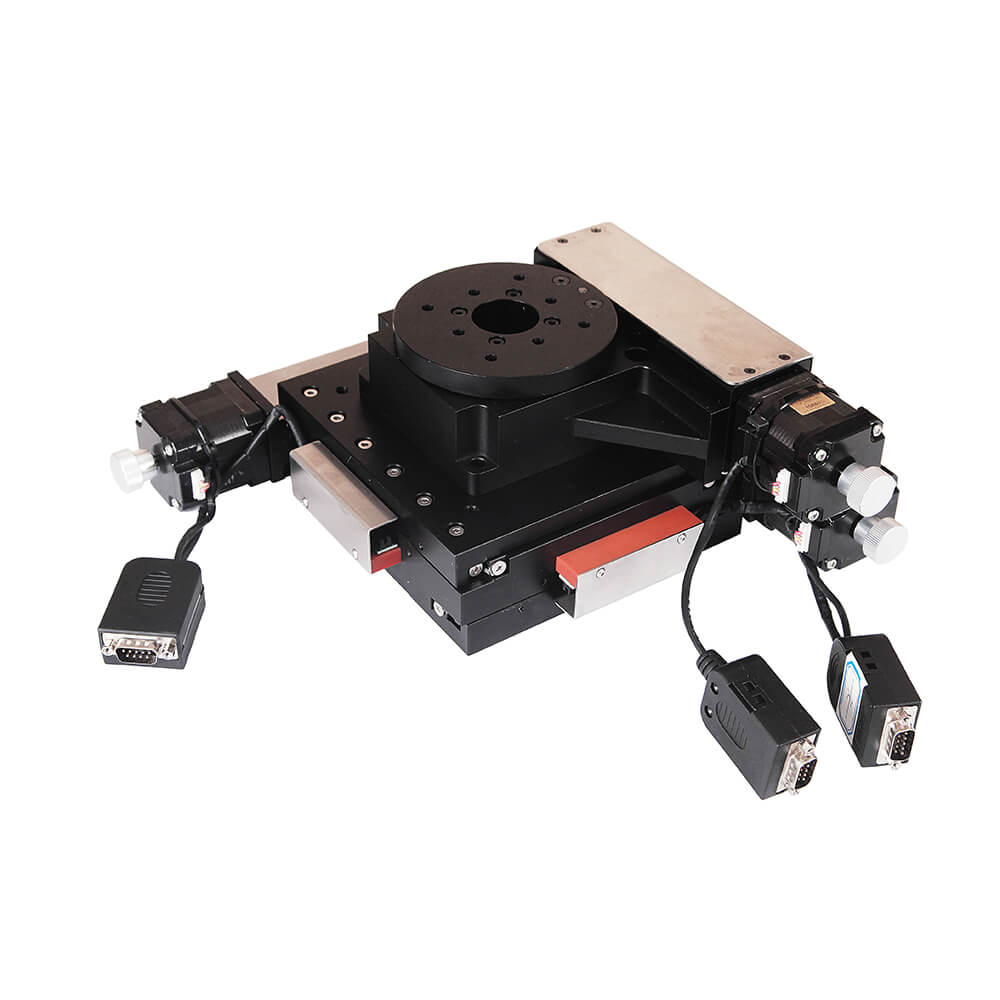

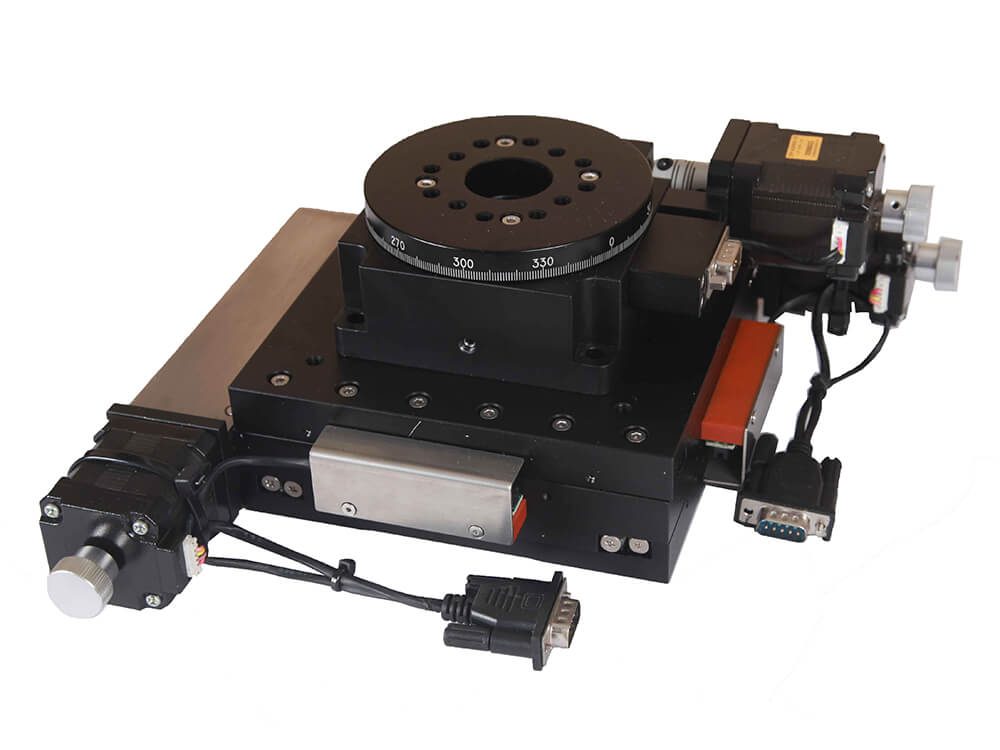

电动整体XYθ位移台XYR100-R

结构描述

台面尺寸

Φ59

精度描述

X、Y轴分辨率

0.0125mm

X、Y轴行程

15

R轴分辨率

0.0085°

R轴行程

±8.5°

X、Y轴最大速度(全步级)

25mm/sec

滚珠丝杆直径

Φ8

R轴最大速度(全步级)

20°/sec

丝杆导程

2.5

X、Y轴重复定位精度(理论)

导轨

交叉滚珠导轨

R轴重复定位精度(理论)

0.01°

步进电机(1.8º)

28BYG

直线度

0.015mm

主体材料

铝合金-阳极氧化发黑

平行度

0.02mm

中心承载

6KG

台面平整度

0.02mm



自    重

2.5KG



电动整体XYθ位移台XYR100-R


×
