滑动丝杆副命名规范

浏览数量: 54 作者: 本站编辑 发布时间: 2020-06-11 来源: 本站

轴端类型

轴端加工代号及特征

图例

代号

特征

固定端(F)

F

联轴器端+锁紧螺纹+轴承位

     f

FM


联轴器端(轴向螺纹孔)+锁紧螺纹+轴承位

fm

FD


联轴器端(铣单扁)+锁紧螺纹+轴承位

FD

FH


联轴器端(铣双扁)+锁紧螺纹+轴承位

  FH

FX


联轴器端(铣四方)+锁紧螺纹+轴承位

    FX

FU


联轴器端(键槽)+锁紧螺纹+轴承位

   FU

轴端类型

轴端加工代号及特征


图例

代号

特征

支撑端(S)

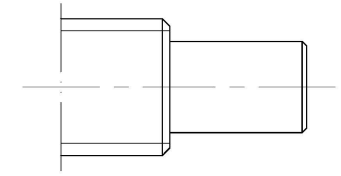

S


    轴承位

  S1

SM

轴承位+轴向螺纹孔

         SM

SD

轴承位+卡簧槽

  sd

SH

轴承位+铣单扁

           sh

SX

轴承位+铣双扁

           sx

SU

承位+铣四方

             Su

SC

轴承位+键槽

          Sc
×
